একক মোড ফাইবার অপটিক টেস্ট যন্ত্রপাতি ভিসুয়াল ফল্ট লোকেটার VFL ফাইবার চেক করুন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | FOCABLE |
| সাক্ষ্যদান: | RoHS Compliant, ISO Certificate |
| মডেল নম্বার: | ভিসুয়াল ফল্ট লোকেটার VFL650-5S |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1PCS |
|---|---|
| প্যাকেজিং বিবরণ: | 1pcs / বক্স |
| পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, টি / টি |
| যোগানের ক্ষমতা: | 5000pcs মাস |
|
বিস্তারিত তথ্য |
|||
| প্রকার: | হ্যান্ডহেল্ড | তরঙ্গদৈর্ঘ্য (NM): | 650 |
|---|---|---|---|
| আউটপুট শক্তি: | 5mW, 10mW, 20mW, 30mW | অপটিক্যাল সংযোগকারী: | এফসি |
| লক্ষণীয় করা: | ফাইবার অপটিক টেস্ট সরঞ্জাম,ফাইবার অপটিক পরীক্ষা এবং পরিমাপ |
||
পণ্যের বর্ণনা
ফাইবার অপটিক টেস্ট যন্ত্রপাতি ভিসুয়াল ফল্ট লোকেটার VFL ফাইবার চেকসাধারণ জ্ঞাতব্য
ভিসুয়াল ফল্ট লোকেটার ফাইবার মধ্যে 650nm দৃশ্যমান লেজারের আলো চালু।
হালকা একটি বিরতি বা ধারালো বক্র সম্মুখীন যখন, এটি scatters, এবং বিক্ষিপ্ত আলো কেবল তারের থেকে উদ্ভূত পর্যবেক্ষক করা যাবে। ভিসুয়াল ফল্ট লোকেটার শর্ট প্যাচ কর্ডের মধ্যে বিরতি আবিষ্কার করতে পারে, যা একটি OTDR তাদের অপারেটিং মৃত জোনের কারণে সনাক্ত করতে পারে না। একটি ফল্ট লোকেটার একটি OTDR তুলনায় অনেক সস্তা।
পেন-টাইপ ভিসুয়াল ফাটল লোকেটারটি ক্রমাগত তরঙ্গ মোডে (সিডব্লু মোড) বা স্প্লস মোডে চালানো যায়। উচ্চ পরিবেষ্টিত আলো অবস্থার অধীন ত্রুটি সনাক্ত এবং ব্যাটারি জীবন উন্নত Pulsed মোড সাহায্যে। এটি সংযোজক মানের পরীক্ষণ ব্যবহার করা যেতে পারে। প্রায়ই একটি সংযোগকারী নিখুঁত হতে প্রদর্শিত হতে পারে। কিন্তু সংযোজকের অভ্যন্তরে ঘূর্ণায়মান নিজেকে, দরিদ্র হঠাৎ বা নোংরা ফাইবারের মধ্যে একটি মাইক্রোবাস তৈরি করতে পারে। এই microbend অতিরিক্ত সন্নিবেশ ক্ষতি বা ফেরত ক্ষতি উত্পন্ন হবে, এবং সংযোগকারীর অঘোষিত ব্যর্থতার ফলে হতে পারে। চাক্ষুষ আলো ফাইবার মাধ্যমে আরম্ভ হিসাবে, এটি প্রশ্নকারী সংযোগকারী থেকে emerges, এক সহজেই দেখতে পারেন
একটি সাধারণ আউটপুট উপর superimposed রিং সিরিজ হিসাবে বিকৃতি। ফাইবার লাগানো বা মোচড়ের সামগ্রিক তীব্রতা প্যাটার্ন প্রভাবিত হতে পারে, কিন্তু রিং প্যাটার্ন নিজেই না।
অ্যাপ্লিকেশন
- টেলিকম রক্ষণাবেক্ষণ, CATV
- অপটিক্যাল ফাইবার টেস্ট ল্যাব
- ফাইবার রাউটিং এবং অপটিক্যাল নেটওয়ার্কের মধ্যে ধারাবাহিকতা পরীক্ষা
- অন্যান্য ফাইবার অপটিক পরিমাপ
বৈশিষ্ট্য
- পেন VFL দোষ লোকেটার ও লাইন ট্রেসারের মাপের
- একক মোড, মাল্টিমিড এবং প্লাস্টিকের ফাইবার অ্যাপ্লিকেশন
- আই নিরাপদ ক্লাস 1 ডিভাইস, কোন নিরাপত্তা ব্যবস্থা প্রয়োজন
- শ্রমসাধ্য এবং সহজ ফাইবার অপটিক ত্রুটি খোঁজকারী
- 2.5 এবং 1.25 মিমি সার্বজনীন সংযোগকারী অপশন
- স্পন্দিত বা ক্রমাগত লেজার অপশন
- একটি OTDR সঙ্গে সমন্বয় সহায়ক, ঠিক একটি ফল্ট সনাক্ত সাহায্য
ক্রিয়া
- ফাইবার ভাঙ্গন, নমন ব্যর্থতা অবস্থান ফল্ট চেক
- OTDR মৃত অঞ্চল
- শেষ পর্যন্ত অপটিক্যাল স্বীকৃতি
- মেকানিক্যাল সংযোগ পয়েন্ট অপ্টিমাইজেশান
প্রযুক্তিগত বিবরণ
মডেল | VFL650-5S | |||
সেন্ট্রাল তরঙ্গদৈর্ঘ্য | 650nm ± 10nm (635nm অনুরোধে উপলব্ধ) | |||
এমিতার টাইপ | FP-এলডি | |||
আউটপুট শক্তি | 5mW | 10mw | 20mw | 30mw |
লেজারের রেঞ্জ | ≥5KM | ≥10KM | ≥20KM | ≥30KM |
অপটিক্যাল সংযোগকারী | 2.5 মিমি সার্বজনীন সংযোগকারী, 1.25 মিমি সংযোজকগুলির জন্য, এফসি (পুরুষ) -সিসি। (মহিলা) কনভার্টার অনুরোধে সরবরাহ করা যেতে পারে | |||
অপারেটিং মডেল | CW এবং পালস উভয় উপলব্ধ | |||
পালস ফ্রিকোয়েন্সি | 2Hz থেকে 3Hz / 9Hz | |||
পাওয়ার সাপ্লাই | 2AA ক্ষারীয় ব্যাটারী | |||
ব্যাটারি | এএ ক্ষারীয় ব্যাটারি | |||
অপারেটিং তাপমাত্রা | -20 ° সে থেকে 60 ডিগ্রি সেন্টিগ্রেড | |||
সংগ্রহস্থল তাপমাত্রা | -40 ° সে 85 ° সে | |||
মাত্রা | 176 * 16mm | |||
ওজন | 100g (ব্যাটারি ছাড়া) | |||

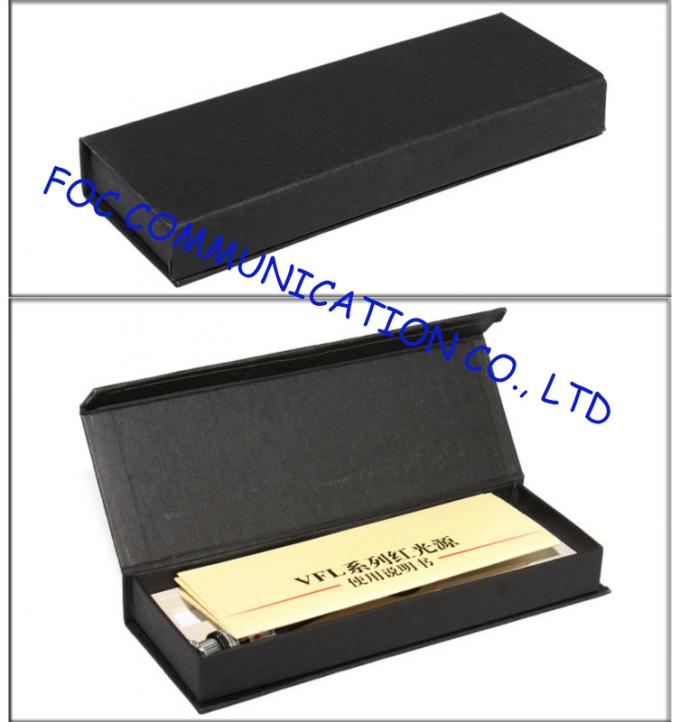

স্ট্যান্ডার্ড প্যাকেজ - পেন-প্রকার ভিসুয়াল ফল্ট লোকেটার
মডেল | সহ |
VFL-650-2S | প্রধান ইউনিট, ইউজার ম্যানুয়াল |
