CATV LAN LSZH ফাইবার PLC স্প্লিটার প্যাচ প্যানেল SC APC র্যাক মাউন্ট
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | FOCABLE |
সাক্ষ্যদান: | ISO Certification and RoHS Compliant |
মডেল নম্বার: | রাক মাউন্ট 1*32 PLC স্প্লিটার প্যাচ প্যানেল |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 10 খানা |
---|---|
প্যাকেজিং বিবরণ: | 1 পিসি/ শক্ত কাগজের বাক্স |
পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, টি/টি |
যোগানের ক্ষমতা: | 90000PCS/মাস |
বিস্তারিত তথ্য |
|||
Fiber Type: | G.657A | Cable Material: | LSZH |
---|---|---|---|
Tube: | bare fiber, 0.9mm, 2.0mm, 3.0mm | Connector Type: | SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC |
Port: | 1*2, 2*2, 1*4, 2*4, 1*8, 2*8, 1*16, 2*16, 1*32, 2*32, 1*64, 2*64 | Pigtail Length: | 0.5M, 1.0M, 1.5M |
লক্ষণীয় করা: | LSZH ফাইবার PLC স্প্লিটার,CATV LAN ফাইবার PLC স্প্লিটার,SC APC র্যাক মাউন্ট PLC স্প্লিটার |
পণ্যের বর্ণনা

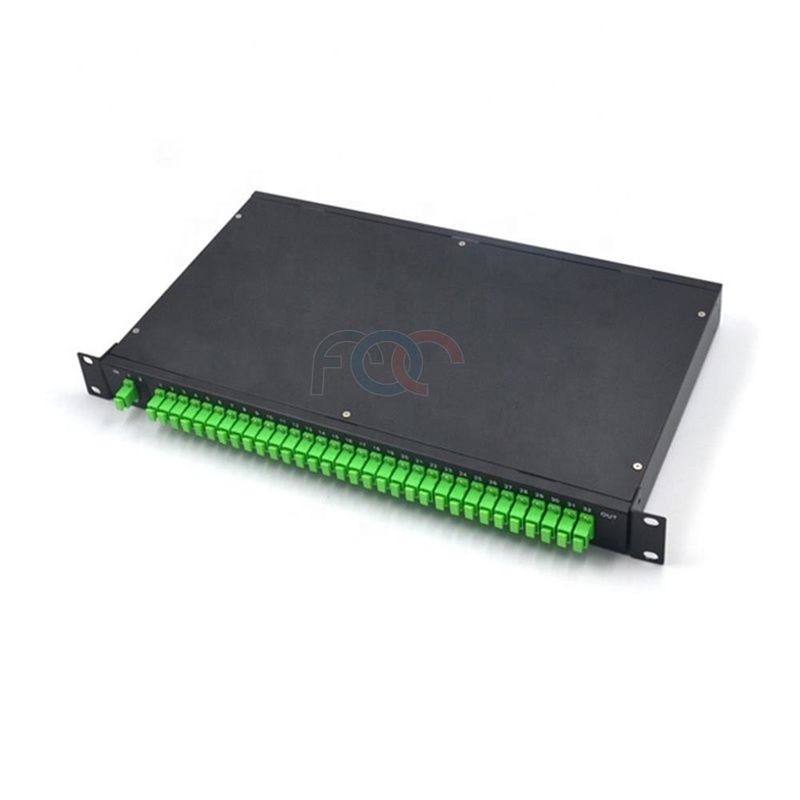

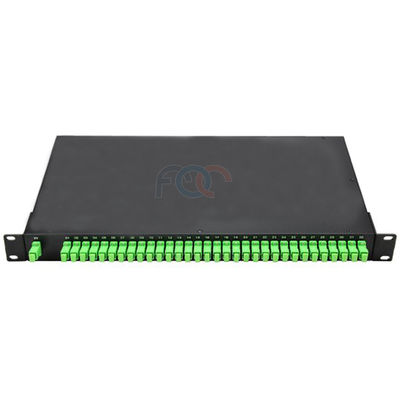

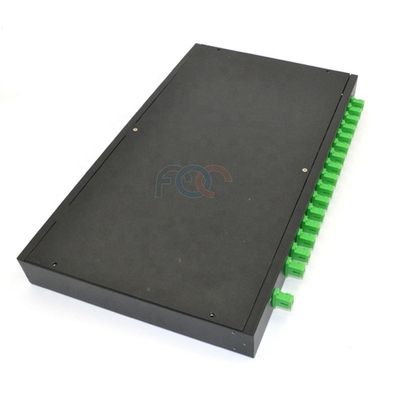

র্যাক মাউন্ট ফাইবার PLC স্প্লিটার প্যাচ প্যানেল SC/APC 1pcs এর 1 * 32 স্প্লিটার সহ
পিএলসি (প্ল্যানার লাইটওয়েভ সার্কিট) স্প্লিটারগুলি অপটিক্যাল সিগন্যাল বিতরণ বা একত্রিত করতে ব্যবহৃত হয়।এটি প্ল্যানার লাইটওয়েভ সার্কিট প্রযুক্তির উপর ভিত্তি করে এবং ছোট ফর্ম ফ্যাক্টর এবং উচ্চ নির্ভরযোগ্যতার সাথে একটি কম খরচে আলো বিতরণ সমাধান প্রদান করে।
র্যাক মাউন্ট পিএলসি স্প্লিটার হল স্প্লিটার যা র্যাক মাউন্ট ফাইবার অপটিক প্যাচ প্যানেলে প্যাক করা হয়।এটি অতিরিক্ত কেবল, ডাস্টপ্রুফ সঞ্চয় করে এবং এটি মাউন্ট করা এবং রক্ষণাবেক্ষণ করা সহজ।
1xN PLC স্প্লিটারগুলি হল একটি একক অপটিক্যাল ইনপুট(গুলি)কে একাধিক অপটিক্যাল আউটপুটে সমানভাবে ভাগ করার জন্য যথার্থ সারিবদ্ধ প্রক্রিয়া, যেখানে 2xN PLC স্প্লিটারগুলি একটি দ্বৈত অপটিক্যাল ইনপুট(গুলিকে) একাধিক অপটিক্যাল আউটপুটে ভাগ করে।আমাদের পিএলসি স্প্লিটারগুলি উচ্চতর অপটিক্যাল পারফরম্যান্স, উচ্চ স্থিতিশীলতা এবং বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য উচ্চ নির্ভরযোগ্যতা অফার করে।
এই PLC প্রকারটি 19'' স্ট্যান্ডার্ড ইন্টিগ্রেটেড ডিস্ট্রিবিউশন ক্যাবিনেট বা খোলার র্যাক সহ নেটওয়ার্ক ক্যাবিনেটে সজ্জিত হতে দেয়।পিএলসি (প্ল্যানার লাইটওয়েভ সার্কিট) স্প্লিটারগুলি হল একক মোড স্প্লিটার যা এক ইনপুট ফাইবার থেকে একাধিক আউটপুট ফাইবার পর্যন্ত সমান বিভক্ত অনুপাত সহ।এটি প্ল্যানার লাইটওয়েভ সার্কিট প্রযুক্তির উপর ভিত্তি করে এবং ছোট ফর্ম ফ্যাক্টর এবং উচ্চ নির্ভরযোগ্যতার সাথে একটি কম খরচে আলো বিতরণ সমাধান প্রদান করে।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
কম পিডিএল
উচ্চ রিটার্ন লস
ইউনিফর্ম পাওয়ার স্প্লিটিং
কমপ্যাক্ট ডিজাইন
ওয়াইড অপারেটিং তরঙ্গদৈর্ঘ্য
ওয়াইড অপারেটিং তাপমাত্রা
চমৎকার পরিবেশগত এবং যান্ত্রিক স্থিতিশীলতা
Telcordia GR-1221 এবং GR-1209 এর অধীনে যোগ্য
অ্যাপ্লিকেশন
কেন্দ্রীয় কার্যালয়/হেডএন্ড
নেটওয়ার্ক পর্যবেক্ষণ এবং পরীক্ষা
প্যাসিভ অপটিক্যাল নেটওয়ার্ক
CATV, LAN, WAN
টেস্ট যন্ত্র
অপটিক্যাল স্পেসিফিকেশন
প্যারামিটার |
ইউনিট |
স্পেসিফিকেশন (পি গ্রেড) |
|||||
চ্যানেল নম্বর |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
অপারেশন তরঙ্গদৈর্ঘ্য |
nm |
1260-1650 |
|||||
সন্নিবেশ ক্ষতি (সর্বোচ্চ) |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
অভিন্নতা (সর্বোচ্চ) |
dB |
0.5 |
0.8 |
1.0 |
1.4 |
1.6 |
2.0 |
মেরুকরণ নির্ভরশীল ক্ষতি |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
রিটার্ন লস |
dB |
≥50 |
|||||
নির্দেশনা |
dB |
≥50 |
|||||
অপারেটিং তাপমাত্রা |
℃ |
-40~+85 |
|||||
সংগ্রহস্থল তাপমাত্রা |
℃ |
-40~+85 |
প্যারামিটার |
ইউনিট |
স্পেসিফিকেশন (পি গ্রেড) |
|||||
চ্যানেল নম্বর |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
অপারেশন তরঙ্গদৈর্ঘ্য |
nm |
1260-1650 |
|||||
সন্নিবেশ ক্ষতি (সর্বোচ্চ) |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
অভিন্নতা (সর্বোচ্চ) |
dB |
0.8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
মেরুকরণ নির্ভরশীল ক্ষতি |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
রিটার্ন লস |
dB |
≥50 |
|||||
নির্দেশনা |
dB |
≥50 |
|||||
অপারেটিং তাপমাত্রা |
℃ |
-40~+85 |
|||||
সংগ্রহস্থল তাপমাত্রা |
℃ |
-40~+85 |
দ্রষ্টব্য: উপরের সমস্ত ডেটা সংযোগকারীগুলিকে অন্তর্ভুক্ত করে না।
তথ্য বিন্যাস
পিএলসি |
|
|
|
|
|
|
|
বন্দর |
ফাইবার টাইপ |
ইনপুট |
আউটপুট |
পিগটেল দৈর্ঘ্য |
সংযোগকারী |
|
0102=1x2 |
1=G652D, 2=G657A |
L=900µm লুজ টিউব, S=2.0mm, R=3.0mm, 0=অ্যাডাপ্টার |
L=900µm লুজ টিউব, S=2.0mm, R=3.0mm, 0=অ্যাডাপ্টার |
05-20=0.5--2.0m, 0=অ্যাডাপ্টার, X=অন্যান্য |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=কোনও নয়, X=অন্যান্য |
আমরা পিএলসি স্প্লিটারগুলির অনেকগুলি সিরিয়াল তৈরি করতে পারি যার মধ্যে রয়েছে:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 নিম্নলিখিত প্যাকেজ সহ
বেয়ার ফাইবার সিরিজ
মিনি আলগা টিউব প্যাকেজ
ABS মডিউল টাইপ
LGX বক্স টাইপ
PON অ্যাপ্লিকেশনের জন্য রাক মাউন্ট প্যাচ প্যানেল।
PON অ্যাপ্লিকেশনের জন্য ওয়াল মাউন্ট প্যাচ প্যানেল
ইনলাইন ফাইবার অপটিক স্প্লাইস ক্লোজার টাইপ
ইরেক্ট ফাইবার অপটিক স্প্লাইস ক্লোজার টাইপ
