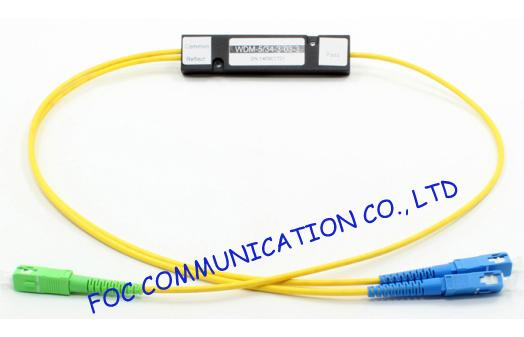

উচ্চ চ্যানেলের বিচ্ছিন্নতা WDM SC / অপটিক্যাল ফাইবার অপটিক্যাল পরিবর্ধক জন্য সংযোজক
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | FOCABLE |
সাক্ষ্যদান: | ISO Certificate and RoHS |
মডেল নম্বার: | 1310/1550 nm WDM |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 10pcs |
---|---|
প্যাকেজিং বিবরণ: | 1 পিসি / ফোস্কা বক্স |
পরিশোধের শর্ত: | T/T, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | 10000pcs মাস |
বিস্তারিত তথ্য |
|||
তরঙ্গ দৈর্ঘ্য: | 1310 এনএম এবং 1550 এনএম | Connector: | এসসি / এপিসি, এসসি / ইউপিসি, এফসি / এপিসি, এফসি / ইউপিসি, এলসি, এসটি |
---|---|---|---|
ফাইবার প্রকার: | ২50 মি, 900 মি, ২ মিমি, 3 মিমি | ফাইবার দৈর্ঘ্য: | গ্রাহকের অনুরোধ অনুযায়ী 1 ম, ২ মি, অথবা |
লক্ষণীয় করা: | Cwdm মাল্টিপ্লেজার,ফিল্টার wdm |
পণ্যের বর্ণনা
উচ্চ চ্যানেলের বিচ্ছিন্নতা WDM SC / অপটিক্যাল ফাইবার অপটিক্যাল পরিবর্ধক জন্য সংযোজকতরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সের (ডাব্লুডিএম) হল একক ফাইবারের মাধ্যমে লেজার প্রযুক্তি বিভিন্ন তরঙ্গদৈর্ঘ্যের বহু মরীচি প্রেরণ করার জন্য একাধিক অপটিক্যাল মেশার ব্যবহার করে। ডাটা (টেক্সট, ভয়েস, ভিডিও এবং অন্যান্য) মডিউল পরে প্রতিটি সংকেত তার অনন্য চ্যানেলের মধ্যে প্রেরণ করা হয়। WDM ফোন কোম্পানি এবং অন্যান্য অপারেটরদের জন্য বিদ্যমান ফাইবার পরিকাঠামো বৃদ্ধি করতে পারে।
DWDM (ঘন তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং) সিস্টেম একযোগে প্রেরিত আলোর মরীচির 150 টি ভিন্ন তরঙ্গদৈর্ঘ্যকে সমর্থন করে এবং প্রত্যেকটি বীজ 10 গিগাবাইট / সেকেন্ডের ডাটা হারের মধ্যে পৌঁছে যায়। এই সিস্টেমটি 1Tb / s হারের উপর ডেটা ট্রান্সফার প্রদান করে কিন্তু মানুষের চুলের চেয়ে তারের ছোট।
তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং প্রযুক্তিটি একটি সিস্টেমের ধারণা হিসাবে, 3 টি মোড, 1310 এনএম এবং 1550 এনএম তরঙ্গদৈর্ঘ্য, সিডব্লিউডিএম (ঘনত্বপূর্ণ তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং) এবং ডিডাব্লিউডিএম (ঘন তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং) এ 3 টি মোড, তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং রয়েছে।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
ওয়াইড পাস ব্যান্ড
উচ্চ চ্যানেল বিচ্ছিন্নতা
উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা
অপটিক্যাল পাথ এপোনি বিনামূল্যে
অ্যাপ্লিকেশন
লাইন পর্যবেক্ষণ
WDM নেটওয়ার্ক
টেলিকমিউনিকেশন
সেলুলার অ্যাপ্লিকেশন
ফাইবার অপটিক্যাল পরিবর্ধক
অ্যাক্সেস নেটওয়ার্ক
বিশেষ উল্লেখ
অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | 1260 ~ 1620 | |
কেন্দ্র তরঙ্গদৈর্ঘ্য নির্ভুলতা (এনএম) | ± 0.5 | |
চ্যানেল স্পেসিং (এনএম) | 20 | |
চ্যানেল পাসব্যান্ড (@ -0.5 ডিবি ব্যান্ডউইথ) (এনএম) | > 13 | |
সন্নিবেশ ক্ষতি (ডিবি) | চ্যানেল প্রতিফলিত | ≤0.6 |
চ্যানেল পাস করুন | ≤0.4 | |
সন্নিবেশ ক্ষতি বৈচিত্র (ডিবি) | <0.3 | |
চ্যানেল রেপ্পেল | <0.3 | |
বিচ্ছিন্নতা (db) | সংলগ্ন | > 30 |
অ সংলগ্ন | > 40 | |
সন্নিবেশ ক্ষতি তাপমাত্রা সংবেদনশীলতা (ডিবি / ℃) | <0.005 | |
পোলারাইজেশন নির্ভরশীল ক্ষতি (ডিবি) | <0.1 | |
পোলারাইজেশন মোড বিচ্ছুরণ (পিএস) | <0.1 | |
Directivity (db) | > 50 | |
ফেরত ক্ষতি (ডিবি) | > 45 | |
সর্বোচ্চ ক্ষমতা হ্যান্ডলিং (এমডব্লিউ) | 300 | |
অপারেটিং তাপমাত্রা (℃) | -20 ~ + + 70 | |
সংগ্রহস্থল তাপমাত্রা (℃) | -40 ~ + + 85 | |
প্যাকেজ মাত্রা (মিমি) | ¢ 5.5 * L34 (90038 টালি টিউব জন্য L38) |
নোট: উপরের সমস্ত তথ্য সংযোগকারীগুলিকে অন্তর্ভুক্ত করে না।
তথ্য বিন্যাস
CWDM | |||||
চ্যানেল স্পেসিং | চ্যানেল পাস করুন | ফাইবার প্রকার | ফাইবার দৈর্ঘ্য | সংযোগকারী | |
C = CWDM গ্রিড | 27 = 1270nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm | 1 = বেয়ার ফাইবার 2 = 900 এর আলগা টিউব | 1 = 1 মি 2 = 2m 3 = কাস্টমাইজ করা | 0 = কোনটি 1 = এফসি / এপিসি 2 = এফসি / পিসি 3 = এসসি / এপিসি 4 = এসসি / পিসি 5 = এসটি 6 = এলসি |
আমরা নিম্নলিখিত সহ WDM উত্পাদন করতে পারেন:
CWDM ডিভাইস, CWDM মডিউল, 1310/1550 ফিল্টার WDM, 1310/1490 / 1550nm ফিল্টার WDM, 850 / 1310nm ফিল্টার WDM, 980 / 1550nm ফিল্টার WDM
DWDM ডিভাইস, 100G DWDM মডিউল, 200G DWDM মডিউল
OADM মডিউল (যোগ / ড্রপ করুন)
থার্মাল AWG মডিউল, Athermal AWG মডিউল
